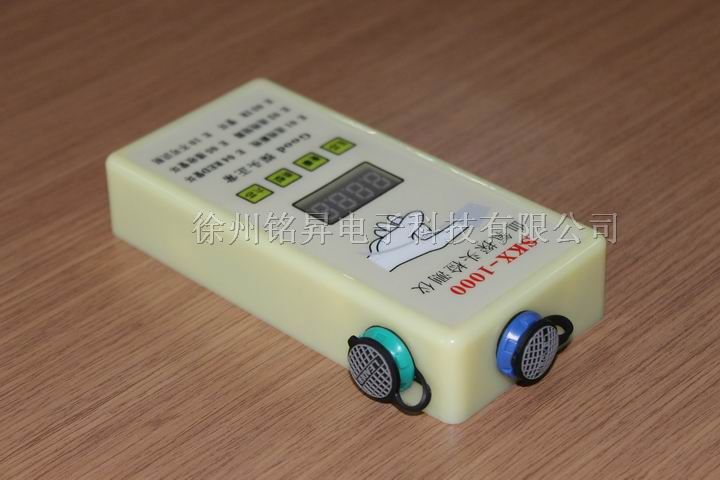

SKX-1000血氧探頭檢測儀

操作說明

探頭常識介紹：

血氧探頭分為數字探頭和模擬探頭,

6芯模擬探頭的屏蔽腳一般沒有信號控制，只是作為探頭檢測是否接入的作用。5芯模擬探頭則作為屏蔽使用，不具有探頭接入檢測作用。

6芯及5芯的數字探頭的屏蔽線為接收管的電源輸入線，為必須接入的線。

血氧探頭的發光管有2個并聯組成，一個為發紅光，一個發紅外光，一半肉眼可以看到的為紅光發光管。則探頭工作時，兩個發光管必須同時正常工作才能正常檢測血氧飽和度，否則血氧飽和度的數值為錯誤數值。比如紅外光發光管損壞后，血氧飽和度則為99以上，不會低于99。

本血氧探頭檢測儀可以檢測紅外光發光管，紅光發光管的好壞及老化程度。

可以檢測接收管得正常與否。如果發光正常，但是接收壞的話，儀器會顯示探頭脫落！

儀器的基本特點：

1、檢測儀內置大容量鋰電池，可以長時間工作；充滿后可以連續工作大于60個小時（出廠時）。因為是鋰電池，請盡量不要過度放電。請注意正確使用充電器，充電器電壓不能高于4.2V。請不使用時盡量關閉電源。

2、采用數碼管顯示屏顯示內容。

3、充電器綠燈亮表示充電完成，紅色越亮表示電量低。

4、目前可以檢測BCI，NELLCOR的2腳發射管的探頭。

5、更多功能繼續升級中.....(升級）

操作及代碼介紹：

檢測儀檢測開機后顯示“----”，進入待機狀態。

選擇“五芯”則進行5芯的探頭檢測

選擇“六芯”則進行6芯的探頭檢測

當開始檢測后，顯示“….”表示正在檢測，請等待檢測結果

檢測完成后，如果探頭完全正常，則顯示“good”，

此時選擇“類?/SPAN>“鍵，顯示探頭的類型，數字探頭“S 02”還是模擬探頭“S 01”，再次選擇類型鍵，顯示內容為 “L 00” 表示發光管的老化程度，數值越大，老化的程度越大。

下圖對應的為雷莫頭的管腳順序。

注：如果在實際使用中，單雙槽不對的話，請將探頭的雷莫頭前端拆下后進行測試。

此時選擇“查看”鍵，可以查看探頭的管腳定義，顯示內容依次更替。

六芯時顯示屏的顯示的內容依次為：

蔽腳1、屏蔽腳2、IR（橙色）、RED（紅色）、接收正（白色）、接收負（黑色或者綠色）。

五芯依次顯示：

屏蔽腳IR（橙色）、RED（紅色）、接收正（白色）、接收負（黑色或者綠色）。

解釋：如果測試6芯后，選擇查看，依次按下查看時出現代碼如下：001,002，003,006,005,004

則代表1、2腳位屏蔽腳，3腳位IR腳，6腳位RED腳，5腳接收正，4腳接收負.
